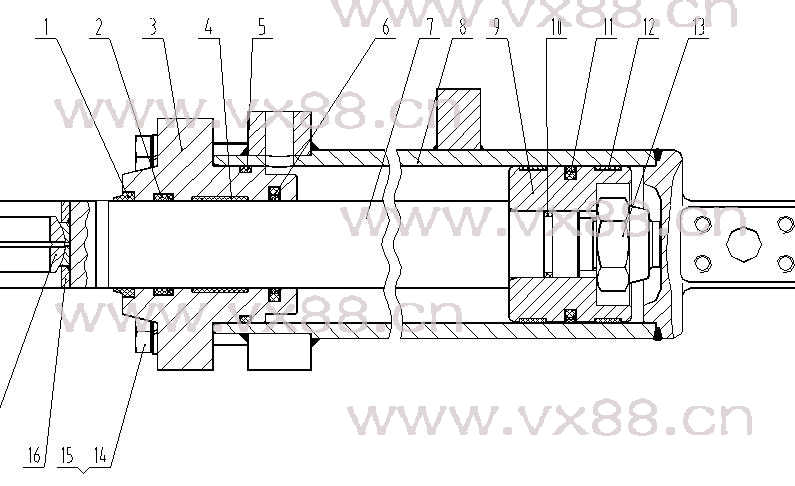

图文名称：右转向油缸 10C0030
所属机型：CLG856
图文编号：467
物料编号：10C0030
|
 |
|
| 详细资料 |
|
序号
No. |
零件号
Part No. |
原零件号
Old Part No. |
名称
Description |
规格
Size |
数量
Qty |
|
1 |
13B0159 |
PU5 |
防尘圈 |
Seal |
50-58-4/5 |
1 |
|
2 |
13B0160 |
T20 |
唇形圈 |
Seal |
50-60-7.3/8 |
1 |
|
3 |
54A0098 |
|
缸盖 |
Cover |
|
1 |
|
4 |
80A0090 |
ZL50E.9.1-1 |
支承环 |
Ring |
|
1 |
|
5 |
12B0202 |
GB3452.1-92 |
O形圈 |
“O” Ring |
80×5.3 |
1 |
|
6 |
13B0161 |
OMS-MR |
斯特封 |
Seal |
50-65.1-6.3 |
1 |
|
7 |
72A0114 |
ZL50G.9.16-2 |
活塞杆 |
Rod |
|
1 |
|
8 |
13D0049 |
ZL50G.9.16.1 |
缸体 |
Cylinder |
|
1 |
|
9 |
50A0027 |
ZL50G.9.16-3 |
活塞 |
Piston |
|
1 |
|
10 |
12B0047 |
GB3452.1-92 |
O形圈 |
“O” Ring |
31.5×3.55 |
1 |
|
11 |
34C0017 |
GSF0900-01 |
格来圈 |
Seal |
|
1 |
|
12 |
80A0072 |
ZL50G.9.16-4 |
支承环 |
Ring |
|
2 |
|
13 |
38C0008 |
CB083034-3 |
尼龙锁紧螺母 |
Nut |
M30×2 |
1 |
|
14 |
00B0165 |
GB5786-86 |
螺栓 |
Bolt |
M16×1.5×90-10.9-Zn.D |
4 |
|
15 |
06B0015 |
GB93-87 |
垫圈 |
Lock Washer |
16 |
4 |
|
16 |
55A0010 |
ZL50C.9.2-15 |
挡块 |
Sleeve |
|
4 |
|
17 |
25B0002 |
GB304.5-81 |
关节轴承 |
Oscillatory Bearing |
GE45ES |
2 | |
|
|
|
|
| |
|
|
|
|
