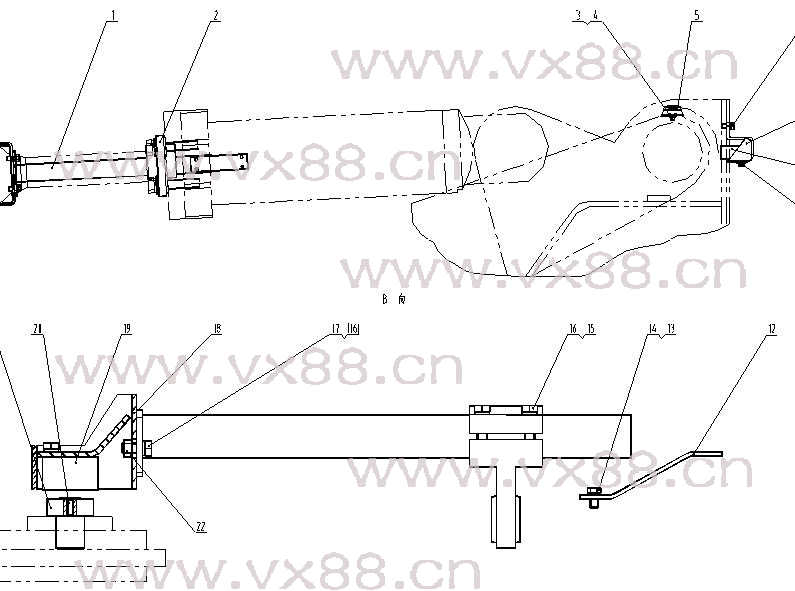

图文名称：自动复位系统 00C0045
所属机型：CLG856
图文编号：464
物料编号：00C0045
|
 |
|
| 详细资料 |
|
序号
No. |
零件号
Part No. |
原零件号
Old Part No. |
名称
Description |
规格
Size |
数量
Qty |
|
1 |
16D0028 |
ZL50CⅠ.10.22.1 |
连接杆 |
Joint Rod |
|
1 |
|
2 |
72A0108 |
ZL50G.10.12-1 |
支板 |
Bracket |
|
1 |
|
3 |
02B0021 |
4L6454 |
螺栓 |
Bolt |
|
2 |
|
4 |
03B0192 |
3K7092 |
螺母组件 |
Nut Assembly. |
|
2 |
|
5 |
34C0023 |
5V2787 |
动臂磁铁 |
Lift Magnet |
|
1 |
|
6 |
00B0011 |
GB5783-86 |
螺栓 |
Bolt |
M12×25-8.8-Zn.D |
2 |
|
7 |
06B0007 |
GB97.1-85 |
垫圈 |
Washer |
12-140HV-Zn.D |
2 |
|
8 |
02D0094 |
ZL50G.10.12.1 |
动臂接近开关座 |
Holder |
|
1 |
|
9 |
34C0024 |
8C5434 |
动臂接近开关 |
Switch |
|
1 |
|
10 |
06B0198 |
ZL50CⅠ.10.22-3 |
淬硬垫圈 |
Washer |
|
4 |
|
11 |
01B0138 |
ZL50CⅠ.10.22-4 |
螺栓 |
Bolt |
|
4 |
|
12 |
21A0155 |
ZL50G.10.12-2 |
固定板 |
Bracket |
|
1 |
|
13 |
00B0257 |
GB5783-86 |
螺栓 |
Bolt |
M8×20-8.8-Zn.D |
2 |
|
14 |
06B0005 |
GB97.1-85 |
垫圈 |
Washer |
8-140HV-Zn.D |
2 |
|
15 |
01B0034 |
GB5782-86 |
螺栓 |
Bolt |
M10×40-8.8-Zn.D |
2 |
|
16 |
06B0002 |
GB93-87 |
垫圈 |
Washer |
10 |
4 |
|
17 |
00B0012 |
GB5783-86 |
螺栓 |
Bolt |
M10×25-8.8-Zn.D |
2 |
|
18 |
00D0392 |
ZL50CⅠ.10.22.3 |
转斗接近开关座 |
Holder |
|
1 |
|
19 |
34C0025 |
8C5435 |
转斗接近开关 |
Switch |
|
1 |
|
20 |
04B0115 |
ZL50CⅠ.10.22-2 |
定位螺钉 |
Set Screw |
|
2 |
|
21 |
34C0026 |
4V4840 |
转斗磁铁 |
Tilt Magnet |
|
1 |
|
22 |
03B0053 |
GB6170-86 |
螺母 |
Nut |
M10-8-Zn.D |
2 | |
|
|
|
|
| |
|
|
|
|
