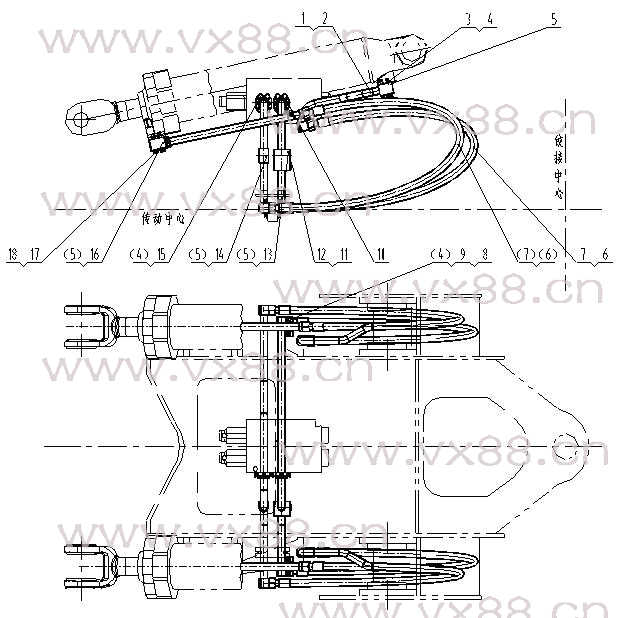

图文名称：动臂缸管路 00C0205
所属机型：CLG862
图文编号：408
物料编号：00C0205
|
 |
|
| 详细资料 |
|
序号 |
零件号 |
原零件号 |
名 称 |
规 格 |
数量 |
|
No. |
Part No. |
Old Part No. |
Description |
Size |
Q’ty |
|
1 |
15D0213 |
|
钢管总成 |
Tube |
|
1 |
|
2 |
15D0214 |
|
钢管总成 |
Tube |
|
1 |
|
3 |
00B0018 |
GB5782-86 |
螺栓 |
Bolt |
M10x70-8.8-ZN.D |
8 |
|
4 |
06B0002 |
GB93-87 |
垫圈 |
Lockwasher |
10 |
20 |
|
5 |
12B0287 |
GB3452.1-92 |
O形圈 |
“O”Ring |
36.5x3.55 |
6 |
|
6 |
06C0088 |
ZL50G.10.24 |
软管总成 |
Hose |
|
4 |
|
7 |
12B0292 |
GB3452.1-92 |
O形圈 |
“O”Ring |
21.2x1.8 |
8 |
|
8 |
27A0046 |
ZL50G.10-5 |
管夹 |
Pipe Clip |
|
2 |
|
9 |
00B0012 |
GB5783-86 |
螺栓 |
Bolt |
M10x25-8.8-Zn.D |
4 |
|
10 |
72A0035 |
ZL50C.10.9-1 |
压板 |
Clamp Plate |
|
2 |
|
11 |
03B0063 |
LF32-11 |
螺塞 |
Plug |
|
1 |
|
12 |
12B0356 |
GB3452.1-92 |
O形圈 |
“O”Ring |
16x1.8 |
1 |
|
13 |
10D0171 |
ZL50G.10A.7 |
钢管总成 |
Tube |
|
1 |
|
14 |
10D0172 |
ZL50G.10A.8 |
钢管总成 |
Tube |
|
1 |
|
15 |
00B0002 |
GB5783-86 |
螺栓 |
Bolt |
M10x35 |
8 |
|
16 |
10D0876 |
|
钢管总成 |
Tube |
|
2 |
|
17 |
00B0033 |
GB5782-86 |
螺栓 |
Bolt |
M12x70-8.8-Zn.D |
8 |
|
18 |
06B0008 |
GB93-87 |
垫圈 |
Lockwasher |
12 |
8 | |
|
|
|
|
| |
|
|
|
|
