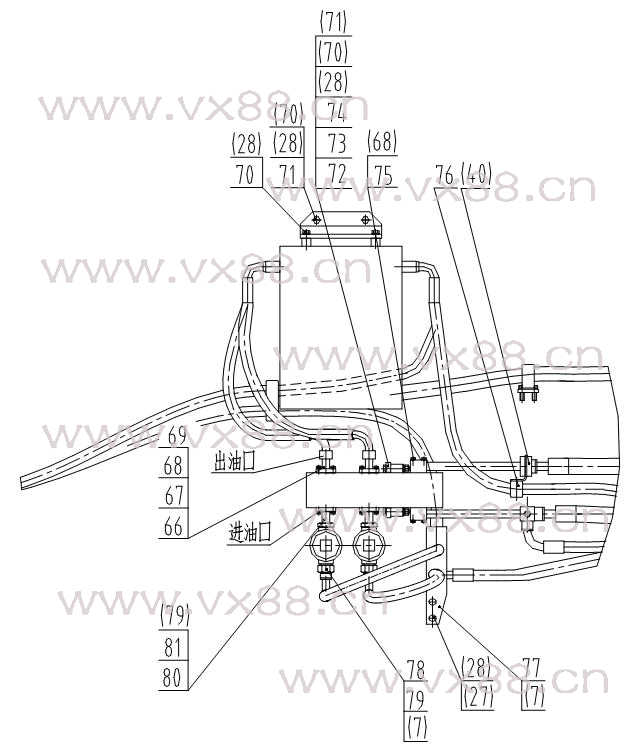

图文名称：驱动桥散热系统总成 20E0078
所属机型：CLG888
图文编号：279
物料编号：20E0078
|
 |
|
| 详细资料 |
|
序 号
Sr. No. |
零 件 号
Part No. |
原 图 号
Old Part No. |
名 称
Nomenclature |
规 格
Size |
数 量
Qty |
|
1 |
00A0358 |
ZL50CIII.12.19-1 |
接头 |
Connector |
|
4 |
|
2 |
12B0344 |
GB3452.1-92 |
O形圈 |
"O" Ring |
11.8×1.8 |
8 |
|
3 |
12B0343 |
GB1235-76 |
O形圈 |
"O" Ring |
18×2.4 |
4 |
|
4 |
02C0348 |
|
前桥右端油管 |
Tube |
|
1 |
|
5 |
00A0527 |
|
接头 |
Connector |
|
2 |
|
6 |
12B0291 |
GB1235-76 |
O形圈 |
"O" Ring |
22×2.4 |
2 |
|
7 |
12B0289 |
GB3452.1-92 |
O形圈 |
"O" Ring |
17×1.8 |
18 |
|
8 |
00A0359 |
ZL50CIII.12.20-1 |
接头 |
Connector |
|
4 |
|
9 |
12B0351 |
GB1235-76 |
O形圈 |
"O" Ring |
16×2.4 |
4 |
|
10 |
02C0349 |
|
前桥左端油管 |
Tube |
|
1 |
|
11 |
06C0673 |
|
软管总成 |
Hose |
|
1 |
|
12 |
06C0665 |
|
软管总成 |
Hose |
|
1 |
|
13 |
02C0347 |
|
后桥左端油管 |
Tube |
|
1 |
|
14 |
04B0121 |
GB70-85 |
螺钉 |
Bolt |
M12×60-8.8-Zn.D |
4 |
|
15 |
06B0008 |
GB93-87 |
垫圈 |
Washer |
12 |
6 |
|
16 |
00A0311 |
ZL100C.33.4-3 |
接头 |
Connector |
|
1 |
|
17 |
12B0285 |
GB3452.1-92 |
O形圈 |
"O" Ring |
10.6×1.8 |
2 |
|
18 |
12B0342 |
GB1235-76 |
O形圈 |
"O" Ring |
20×2.4 |
1 |
|
19 |
10D0861 |
|
钢管 |
Tube |
|
1 |
|
20 |
20A2046 |
|
安装板 |
Plate |
|
1 |
|
21 |
00B0007 |
GB5783-86 |
螺栓 |
Bolt |
M8×16-8.8-Zn.D |
4 |
|
22 |
06B0006 |
GB93-87 |
垫圈 |
Washer |
8 |
4 |
|
23 |
10D0860 |
|
钢管 |
Tube |
|
1 |
|
24 |
06C0671 |
|
软管总成 |
Hose |
|
1 |
|
25 |
02C0350 |
|
后桥右端油管 |
Tube |
|
1 |
|
26 |
17D0046 |
|
钢管 |
Clamp |
|
1 |
|
27 |
00B0012 |
GB5783-86 |
螺栓 |
Bolt |
M10×25-8.8-Zn.D |
8 |
|
28 |
06B0002 |
GB93-87 |
垫圈 |
Washer |
10 |
18 |
|
29 |
00A0525 |
|
接头 |
Connector |
|
2 |
|
30 |
12B0339 |
GB1235-76 |
O形圈 |
"O" Ring |
24×2.4 |
2 |
|
31 |
06C0672 |
|
软管总成 |
Hose |
|
1 |
|
32 |
06C0670 |
|
软管总成 |
Hose |
|
1 |
|
33 |
23A1715 |
|
安装板 |
Plate |
|
1 |
|
34 |
00A0434 |
ZL100C.31-6 |
接头 |
Connector |
|
2 |
|
35 |
12B0292 |
GB3452.1-92 |
O形圈 |
"O" Ring |
21.2×1.8 |
6 |
|
36 |
12B0299 |
GB1235-76 |
O形圈 |
"O" Ring |
36×3.1 |
3 |
|
37 |
02A0216 |
|
接头块 |
Block |
|
1 |
|
38 |
12C0175 |
YF-B10B-Y1 |
溢流阀 |
Relief Valve |
|
1 |
|
39 |
30C0073 |
|
接头 |
Connector |
|
1 |
|
40 |
03B0459 |
|
螺母 |
Nut |
|
1 |
|
42 |
06B0054 |
JB982-77 |
垫圈 |
Washer |
33 |
3 | |
|
|
|
|
| |
|
|
|
|
