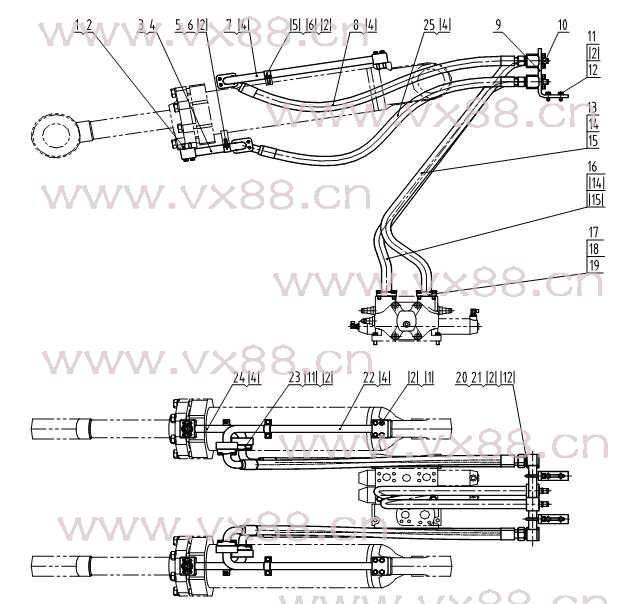

图文名称：动臂缸管路 00C0149
所属机型：CLG888
图文编号：268
物料编号：238
|
 |
|
| 详细资料 |
|
序 号
Sr. No. |
零 件 号
Part No. |
原 图 号
Old Part No. |
名 称
Nomenclature |
规 格
Size |
数 量
Qty |
|
1 |
00B0018 |
GB5782-86 |
螺栓 |
Bolt |
M10×70-8.8-Zn.D |
16 |
|
2 |
06B0002 |
GB93-87 |
垫圈 |
Lock |
10 |
52 |
|
3 |
10D0745 |
|
钢管总成 |
Tube |
|
1 |
|
4 |
12B0251 |
GB3452.1-92 |
O形圈 |
“O”Ring |
30×3.55 |
6 |
|
5 |
27A0046 |
ZL50G.10-5 |
管夹 |
Clamp |
|
4 |
|
6 |
00B0012 |
GB5783-86 |
螺栓 |
Bolt |
M10×25-8.8-Zn.D |
8 |
|
7 |
10D0557 |
|
钢管总成 |
Tube |
|
1 |
|
8 |
07C0231 |
|
软管总成 |
Hose |
|
2 |
|
9 |
23A1093 |
|
固定板 |
Bracket |
|
2 |
|
10 |
44C0022 |
|
测压接头 |
Joint |
SMK20-M14×1.5-PC (STAUFF) |
2 |
|
11 |
00B0019 |
GB5783-86 |
螺栓 |
Bolt |
M10×30-8.8-Zn.D |
20 |
|
12 |
06B0001 |
GB97.1-85 |
垫圈 |
Washer |
10-140HV-Zn.D |
12 |
|
13 |
10D0558 |
|
钢管总成 |
Tube |
|
1 |
|
14 |
12B0287 |
GB3452.1-92 |
O形圈 |
“O”Ring |
36.5×3.55 |
2 |
|
15 |
12B0224 |
GB3452.1-92 |
O形圈 |
“O”Ring |
23.6×1.8 |
4 |
|
16 |
10D0565 |
|
钢管总成 |
Tube |
|
1 |
|
17 |
72A0010 |
ZL50C.10.4-6 |
压板 |
Flange |
|
2付 |
|
18 |
00B0035 |
GB5783-86 |
螺栓 |
Bolt |
M12×35-8.8-Zn.D |
8 |
|
19 |
06B0008 |
GB93-87 |
垫圈 |
Lock |
12 |
8 |
|
20 |
88A0208 |
|
U形螺栓 |
“U”Bolt |
|
4 |
|
21 |
03B0053 |
GB6170-86 |
螺母 |
Nut |
M10-8-Zn.D |
8 |
|
22 |
10D0556 |
|
钢管总成 |
Tube |
|
1 |
|
23 |
72A0027 |
ZL50C.9.17-6 |
压板 |
Flange |
|
4付 |
|
24 |
10D0746 |
|
钢管总成 |
Tube |
|
1 |
|
25 |
07C0230 |
|
软管总成 |
Tube |
|
2 | |
|
|
|
|
| |
|
|
|
|
