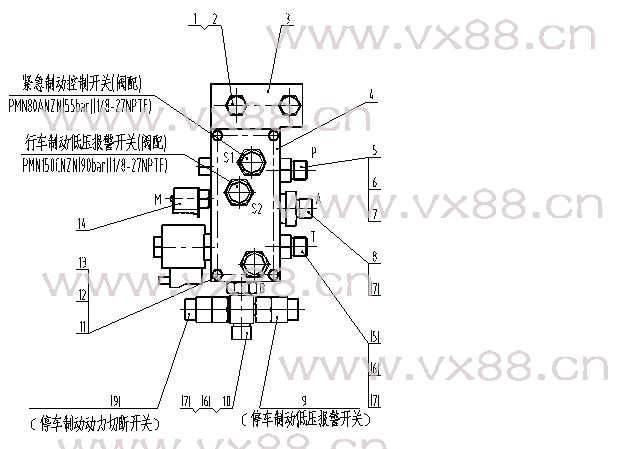

图文名称：制动阀块总成 45C0025
所属机型：CLG888
图文编号：245
物料编号：215
|
 |
|
| 详细资料 |
|
序 号
Sr. No. |
零 件 号
Part No. |
原 图 号
Old Part No. |
名 称
Nomenclature |
规 格
Size |
数 量
Qty |
|
1 |
00B0017 |
GB5783-86 |
螺栓 |
Bolt |
M12×30-8.8-Zn.D |
2 |
|
2 |
06B0008 |
GB93-87 |
垫圈 |
Bracket |
12 |
2 |
|
3 |
13A0724 |
|
板 |
Bracket |
|
1 |
|
4 |
13C0116 |
MS22362 |
阀块总成 |
Parking Valve Assem. |
|
1 |
|
5 |
00A0318 |
ZL100C.33.3-2 |
接头 |
Tie-in |
|
2 |
|
6 |
12B0262 |
3K360 |
O形密封圈 |
O-Ring |
CAT |
3 |
|
7 |
12B0285 |
GB3452.1-92 |
0形圈10.6X1.8 |
O-Ring |
M8-8-Zn.D |
4 |
|
8 |
02A0129 |
|
四通接头 |
Tie-in |
|
1 |
|
9 |
13C0078 |
PMN150CNZN(100bar)(1/8-27NPTF) |
压力开关 |
Pressure Switch |
|
2 |
|
10 |
33C0014 |
|
四通接头 |
Tie-in |
|
1 |
|
11 |
00B0333 |
GB5783-86 |
螺栓 |
Bolt |
M6×50-8.8-Zn.D |
4 |
|
12 |
06B0003 |
GB93-87 |
垫圈 |
Washer |
6 |
4 |
|
13 |
03B0036 |
GB6170-86 |
螺母 |
Nut |
M6-8-Zn.D |
4 |
|
14 |
13C0074 |
SMK20-1/8NPT-PD |
测压接头 |
Tie-in |
|
1 | |
|
|
|
|
| |
|
|
|
|
