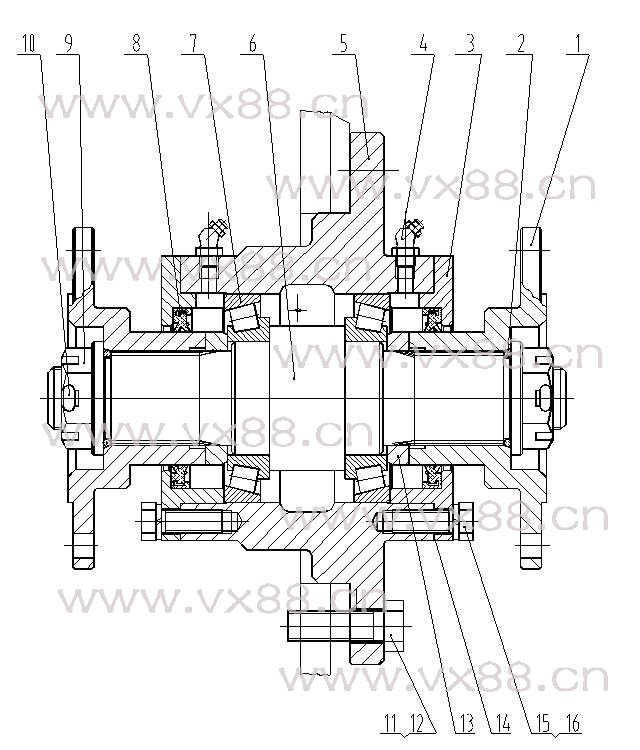

图文名称：中间支承 51C0074
所属机型：CLG835
图文编号：163
物料编号：131
|
 |
|
| 详细资料 |
|
序号 |
零件号 |
原图号 |
零件名称 |
规格 |
数量 |
|
Sr.No |
Part.No |
Ref.Part.No |
Nomenclature |
Size |
O’ty |
|
1 |
04A0012 |
ZL40B.6-1 |
法兰 |
Flange |
|
2 |
|
2 |
12B0105 |
GB3452.1-92 |
O形圈 |
O Ring |
42.5×5.3 G |
2 |
|
3 |
52A0081 |
ZL30.4.2-1 |
压盖 |
Retaining Plate |
|
2 |
|
4 |
10B0051 |
GB1153-89 |
油杯 |
Nipple |
45°M10×1 |
2 |
|
5 |
71A0066 |
Zl30.4.2-2 |
轴承座 |
Bearing Seat |
|
1 |
|
6 |
62A0049 |
ZL30.4.2-3 |
中间支承轴 |
Support Shaft |
|
1 |
|
7 |
23B0015 |
GB297-84 |
圆锥滚子轴承 |
Taper Roller Bearing |
7212E |
2 |
|
8 |
13B0111 |
HG4-692-67 |
油封 |
Seal |
SG70×95×12 |
2 |
|
9 |
03B0050 |
BS305-31 |
带槽螺母 |
Nut |
|
2 |
|
10 |
08B0083 |
GB91-86 |
销 |
Pin |
6.3×60-Zn.D |
2 |
|
11 |
00B0273 |
GB5783-86 |
螺栓 |
Bolt |
M14×40-8.8-Zn.D |
4 |
|
12 |
06B0013 |
GB93-87 |
垫圈 |
Lock Washer |
14 |
4 |
|
13 |
55A0428 |
Zl30.4.2-4 |
轴套 |
spacer |
|
2 |
|
14 |
57A0146 |
ZL30.4.2-5 |
调整垫 |
Shim |
|
2 |
|
15 |
00B0012 |
GB5783-86 |
螺栓 |
Bolt |
M10×25-8.8-Zn.D |
8 |
|
16 |
06B0002 |
GB93-87 |
垫圈 |
Lock Washer |
10 |
8 | |
|
|
|
|
| |
|
|
|
|
