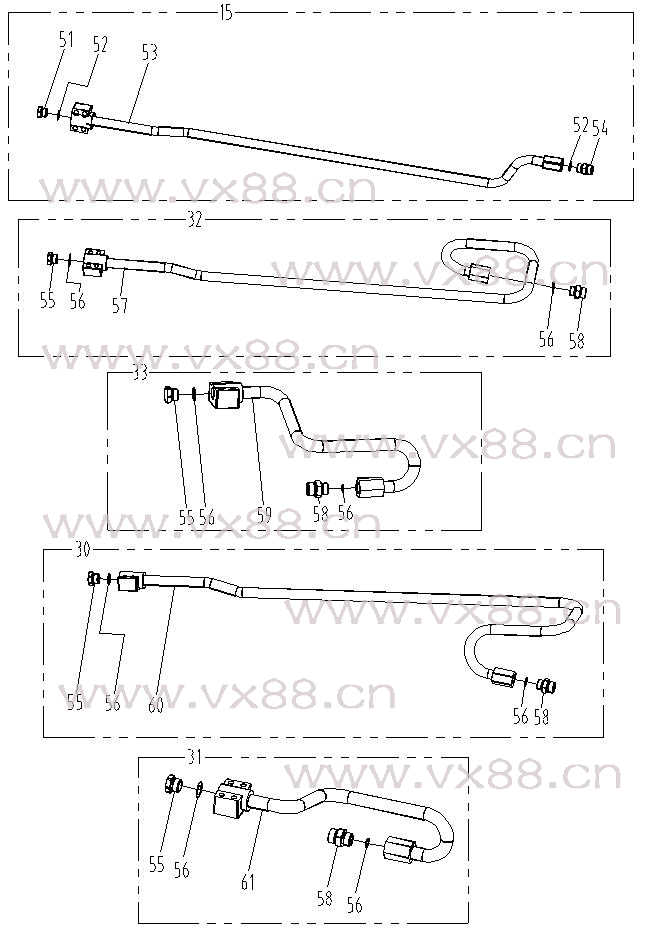

图文名称：工作装置管路总成2
所属机型：CLG230
图文编号：109
物料编号：077
|
 |
|
| 详细资料 |
|
标 号
Fig. No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
32 |
02C0343 |
钢管 |
Pipe |
1 |
|
|
33 |
02C0342 |
钢管 |
Pipe |
1 |
|
|
34 |
00B0058 |
螺栓M12×45-8.8-Zn.D |
Bolt |
2 |
GB5783-86 |
|
35 |
06B0007 |
垫圈12-140HV |
Lock Washer |
4 |
GB97.1-85 |
|
36 |
72A0146 |
管夹 |
Clamp |
2 |
|
|
37 |
17D0088 |
管夹 |
Clamp |
1 |
|
|
38 |
21A1260 |
管夹 |
Clamp |
3 |
|
|
39 |
06B0001 |
垫圈10-140HV-Zn.D |
Washer |
8 |
GB97.1-85 |
|
40 |
00B0019 |
螺栓M10×30-8.8-Zn.D |
Bolt |
8 |
GB5783-86 |
|
41 |
00B0239 |
螺栓M12×40-10.9-Zn.D |
Bolt |
20 |
GB5783-86 |
|
42 |
06B0008 |
垫圈12 |
Lock Washer |
20 |
GB93-87 |
|
43 |
22A0493 |
管夹 |
Clamp |
8 |
|
|
44 |
17D0087 |
管夹 |
Clamp |
1 |
|
|
45 |
21A1263 |
管夹 |
Clamp |
1 |
|
|
46 |
22A0494 |
管夹 |
Clamp |
6 |
|
|
47 |
22A0495 |
管夹 |
Clamp |
6 |
|
|
48 |
17D0086 |
管夹 |
Clamp |
2 |
|
|
49 |
72A0024 |
管夹 |
Clamp |
2 |
|
|
50 |
01B0103 |
螺栓M12×80-8.8-Zn.D |
Bolt |
2 |
GB5782-86 |
|
51 |
05A0078 |
螺塞 |
Plug |
1 |
|
|
52 |
12B0431 |
O形圈23.7×3.5 |
O-ring |
2 |
JISB2401-P24 |
|
53 |
38C0066 |
钢管 |
Pipe |
1 |
|
|
54 |
00A0726 |
接头 |
Joint |
1 |
|
|
55 |
05A0070 |
螺塞 |
Plug |
4 |
|
|
56 |
12B0379 |
O形圈30×3.1 |
O-ring |
8 |
GB1235-76 |
|
57 |
38C0076 |
钢管 |
Pipe |
1 |
|
|
58 |
36B0043 |
管接头 |
Pipe-Joint |
4 |
|
|
59 |
38C0075 |
钢管 |
Pipe |
1 |
|
|
60 |
38C0074 |
钢管 |
Pipe |
1 |
|
|
61 |
38C0073 |
钢管 |
Pipe |
1 |
| |
|
|
|
|
| |
|
|
|
|
