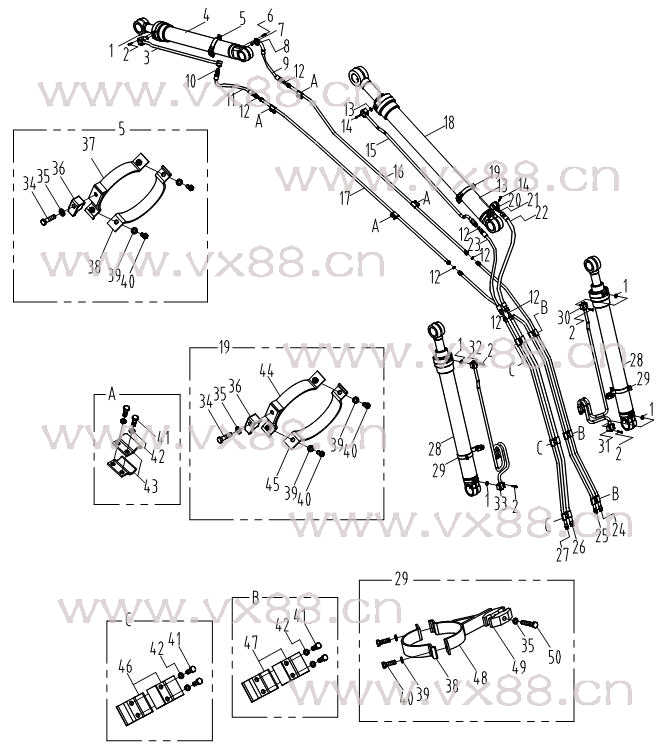

图文名称：工作装置管路总成1
所属机型：CLG230
图文编号：108
物料编号：076
|
 |
|
| 详细资料 |
|
标 号
Fig. No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
12B0251 |
O形圈30×3.55 |
O-ring |
5 |
GB3452.1-92 |
|
2 |
04B0278 |
螺钉M10×50-10.9-Zn.D |
Screw |
20 |
GB70-85 |
|
3 |
02C0298 |
钢管 |
Pipe |
1 |
|
|
4 |
10C0101 |
铲斗油缸 |
Bucket Cylinder |
1 |
B6365-80700 |
|
5 |
09C0145 |
管夹 |
Clamp |
1 |
|
|
6 |
00B0084 |
螺钉M10×35-10.9-Zn.D |
Screw` |
4 |
GB70-85 |
|
7 |
12B0444 |
O形圈24.99×3.53 |
O-ring |
1 |
AS568A-214 |
|
8 |
04A0252 |
法兰压板 |
Clamp |
1 |
FS-12 |
|
9 |
06C0578 |
软管总成 |
Hose |
1 |
|
|
10 |
12B0021 |
O形圈19×1.8 |
O-ring |
1 |
GB3452.1-92 |
|
11 |
06C0019 |
软管总成 |
Hose |
1 |
|
|
12 |
12B0438 |
O形圈20.35×1.78 |
O-ring |
7 |
AS568A-019 |
|
13 |
12B0445 |
O形圈32.92×3.53 |
O-ring |
2 |
AS568A-219 |
|
14 |
04B0153 |
螺钉M12×60-10.9-Zn.D |
Screw |
8 |
GB70-85 |
|
15 |
02C0328 |
钢管 |
Pipe |
1 |
|
|
16 |
10D0822 |
钢管 |
Pipe |
1 |
|
|
17 |
10D0824 |
钢管 |
Pipe |
1 |
|
|
18 |
10C0100 |
斗杆油缸 |
Arm Cylinder |
1 |
B6365-80600 |
|
19 |
09C0144 |
管夹 |
Clamp |
1 |
|
|
20 |
03A0144 |
法兰接头 |
Joint |
1 |
|
|
21 |
12B0440 |
O形圈23.52×1.78 |
O-ring |
2 |
AS568A-021 |
|
22 |
07C0332 |
软管总成 |
Hose |
1 |
|
|
23 |
06C0634 |
软管总成 |
Hose |
1 |
|
|
24 |
10D0821 |
钢管 |
Pipe |
1 |
|
|
25 |
10D0823 |
钢管 |
Pipe |
1 |
|
|
26 |
10D0820 |
钢管 |
Pipe |
1 |
|
|
27 |
10D0819 |
钢管 |
Pipe |
1 |
|
|
28 |
10C0099 |
动臂油缸 |
Boom Cylinder |
2 |
B6365-80500 |
|
29 |
09C0143 |
管夹 |
Clamp |
2 |
|
|
30 |
02C0341 |
钢管 |
Pipe |
1 |
|
|
31 |
02C0340 |
钢管 |
Pipe |
1 |
| |
|
|
|
|
| |
|
|
|
|
