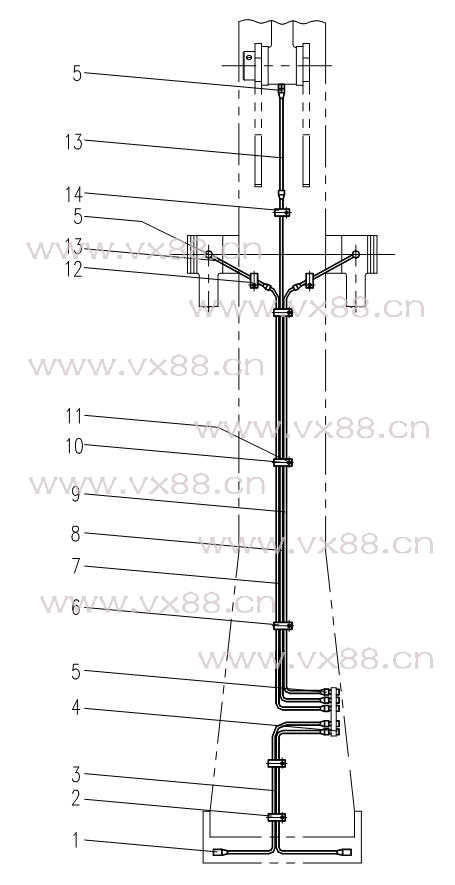

图文名称：黄油管路
所属机型：CLG230
图文编号：107
物料编号：075
|
 |
|
| 详细资料 |
|
标 号
Fig.No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
01A0134 |
接头 |
Joint |
2 |
|
|
2 |
20A0117 |
管夹 |
Clip |
2 |
|
|
3 |
31A0125 |
软管 |
Hose |
2 |
|
|
4 |
10B0014 |
油杯M10×1 |
Grease nipple |
5 |
GB1152-89 |
|
5 |
00A0204 |
接头 |
Joint |
8 |
|
|
6 |
20A0118 |
管夹 |
Clip |
3 |
|
|
7 |
00C0239 |
油管 |
Tube |
1 |
|
|
8 |
00C0240 |
油管 |
Tube |
1 |
|
|
9 |
00C0241 |
油管 |
Tube |
1 |
|
|
10 |
00B0056 |
螺栓M10×16-8.8-Zn.D |
Bolt |
8 |
GB5783-86 |
|
11 |
06B0001 |
垫圈10-140HV-Zn.D |
Washer |
8 |
GB97.1-85 |
|
12 |
20A1852 |
线夹 |
Clip |
2 |
|
|
13 |
31A0089 |
软管 |
Hose |
3 |
|
|
14 |
20A1860 |
管夹 |
Clip |
1 |
| |
|
|
|
|
| |
|
|
|
|
